popis

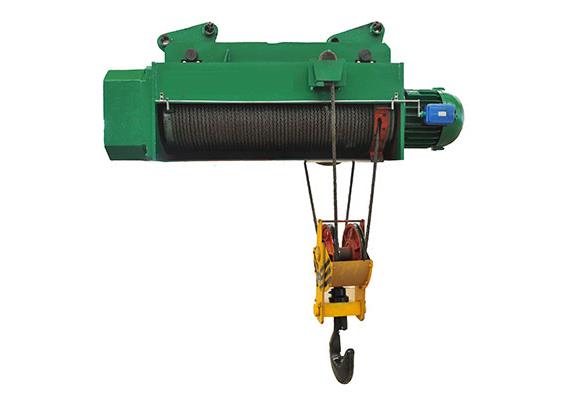

CD typu Elektrické lanové kladkostroje sú malé zdvíhacie zariadenia, ktoré môžu byť namontované na všetky typy žeriavov, ako je portálový žeriav, žeriav, žeriav a iné špeciálne žeriavy na zdvíhanie všetkých druhov materiálu. môže byť tiež použitý ako navijak. A čo viac, môže byť inštalovaný ľahko s rôznou výškou ručným ovládaním.

Ako druh všeobecného zdvíhacieho zariadenia je model CD1 / MD1 elektrický vybavený ochranou hornej / spodnej hranice na zaistenie bezpečnej prevádzky. Je široko používaný pri manipulácii s materiálom a pri prekládke nákladu v továrni, banskej oblasti, železničnej dlažbe, nákladnej stanici a sklade . Je to dobrý mechanizmus zdvíhania výkonu pri zvyšovaní pracovnej výkonnosti a zlepšovaní pracovného stavu.

Ako malý zdvíhací mechanizmus má výhody kompaktnej konštrukcie, nízkej hmotnosti, malého objemu, medzinárodných rozmerov, ľahko ovládateľné atď. Reducer využíva konštrukciu tvrdého povrchu zubov, ktorá má dlhú životnosť a vysokú mechanickú účinnosť . Motor prijíma brzdový motor s kužeľovým rotorom s horným a dolným obojsmerným bezpečnostným limitným zariadením.

Existuje iba jedno CD Elektrické drôtové lanové zdvíhacie zariadenia, MD1 Elektrické lanové vysokozdvižné vozíky sú rýchle a pomalé dva druhy rýchlosti zdvíhania, stabilne a presne, pre presnejšiu montáž.

Elektrický drôtový lanový kladkostroj typu CD má iba jednu bežnú rýchlosť, ktorá môže uspokojiť bežnú aplikáciu, zatiaľ čo elektrický lanový kladkostroj typu MD má dve rýchlosti: bežnú rýchlosť a nízku rýchlosť.

Keď je typ MD v nízkej rýchlosti, môže to robiť presné nakladanie a vykladanie, posúvanie pískovej skrinky, údržba obrábacích strojov atď. Tak model MD Electric Wire Rope Hoist je širšie používaný ako model CD.

Vlastnosti

valček

Valček je vyrobený z vysoko kvalitných bezšvíkových rúr a prenáša energiu cez drážku. Jeho puzdro je vyrobené zo zváranej oceľovej dosky. Toto je hlavná časť zdvíhacej plošiny.

háčik

Hák je kovaný a pripojený k zostave remenice pomocou axiálneho guľkového ložiska, takže sa hák môže voľne otáčať.

Háčiky s maximálnou zdvíhacou kapacitou 5 ton majú štýl s jednou kladkou a viac ako 10 tony sú v štýle s dvojitými kladkami.

Drôtené lano

Prijíma vysoko pevný oceľový lano s pevnosťou v ťahu 1770 MPa, dobrú bezpečnosť a dlhú životnosť.

Vedenie lana

Štandardné vedenie lana je vyrobené z ocele Q235b.

Zdvíhací motor

Zdvíhací motor s veľkou ťažnou silou sa používa na to, aby vyhovoval častému priamemu cestovaniu počas prerušenia práce.

Modely CD1 modelového drôteného lana sú vybavené jednostupňovým motorom štýlu ZD, zatiaľ čo MD1 je vybavený dvojitým motorom typu ZDS.

Rozdiel medzi bežnou rýchlosťou a nízkou rýchlosťou je 10: 1.

redukcia

Ozubené kolesá a osi sú vyrobené z legovanej ocele alebo kvalifikovanej uhlíkovej ocele. Všetky redukčné členy sú vybavené trojstupňovým kužeľovým prevodom. Správna tepelná úprava sa vykonáva, aby sa zabezpečila ich spoľahlivosť a životnosť. A nakoniec, teleso skrinky a krycia skrinka sú vyrobené z liatiny. Obidva sú dobre pretrepávané a tesne uzavreté.

Elektrické zariadenia

Elektrický mechanizmus pozostáva z elektrickej ovládacej skrinky, obmedzovača, spínača tlačidla, spojovacieho drôtu atď.

Podľa označeného smeru na spínači tlačidiel stlačte správne tlačidlo a ovládanie zdviháka cez zapínanie a vypínanie relé v riadiacej skrinke. Prevádzkové napätie je zvyčajne 36V.

Bezpečnostná ochrana

* Presný obmedzovač prevodového pohonu sa používa ako horný a spodný limit, ktorý môže spoľahlivo odpojiť napájací obvod, ak sa hák pohybuje na hornú alebo spodnú hranicu, aby sa zastavil motor.

* Ochranu proti preťaženiu: elektrický lanový kladkostroj používa elektronickú chránič proti preťaženiu tak, aby celková zdvíhacia hmotnosť neprekročila menovitú hmotnosť; ak je ťažná sila oceľového lana vyššia ako 105% menovitej kapacity, zariadenie na ochranu proti preťaženiu by automaticky odpojilo zvedaciu slučku.

* Ochrana núdzového zastavenia

* Ochrana proti prehriatiu zdvíhacieho motora

* Ochrana proti nadprúdu

* Fázová ochrana

* Ochrana proti poklesu napätia

Riadiaca cesta

Riadenie s neustálym riadkom

Bezpečnosť riadiaceho napätia a.36V pre človeka.

b.Jednoduché ovládanie, nie je potrebný žiadny dodatočný vodič, funguje po zdvihnutí zdvíhacej plošiny

c. Tlačidlo dvojitého kroku s núdzovým stavom na dosiahnutie bezpečnostného zastavenia

d.Pripojený s elektrickým vozíkom zaveseným pod vozíkom

e. Trieda ochrany IP54 IP55

f.Životnosť prevádzky nie je nižšia ako 500 000 krát

Diaľkové ovládanie

a.Taiwan Yuding alebo svetovo preslávená značka,

Bezpečnosť riadiaceho napätia b.24V pre človeka.

c.Vzdialenosť diaľnice: nie menej ako 100 metrov,

d. Jednoduché ovládanie, nie je potrebný žiadny ďalší ovládač, aby slúžil voľnejšie na zemi

e. desiatky tisícok frekvenčných bodov spojenia, bez vzájomného rušenia

f.Tlačidlo s dvoma krokmi alebo joystick s núdzovým vypínačom.

g.Trieda ochrany IP54 IP55

h.Životnosť prevádzky: najmenej 500 000 krát

Štandardy návrhu

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

technické údaje

Poznámka: Výška zdvihu môže byť prispôsobená napr. 6m, 9m, 20m

Poznámka: Výška zdvihu môže byť prispôsobená napr. 6m, 9m, 20m
