Nový dizajn nadzemného mosta Jednodielny žeriav 2 ton s elektrickým zdvihom

Nový dizajn nadzemného mosta Jednoduchý žeriav žeriav 2 Ton s elektrickými výťahy

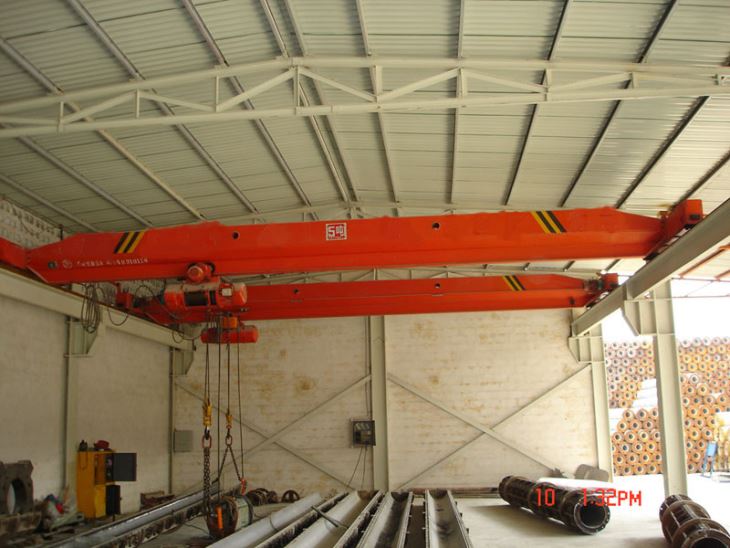

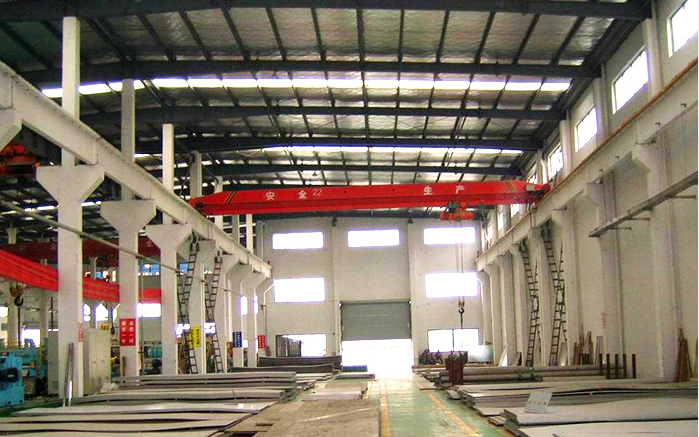

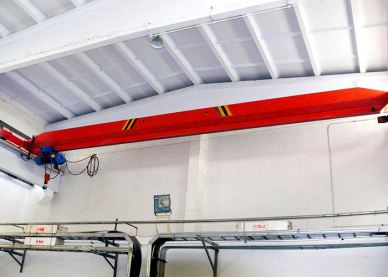

  Jednoduchý žeriavový žeriav model LD je vylepšený a navrhnutý na základe modelu LD. Je charakterizovaná rozumnejšou štruktúrou a vyššou pevnosťou ocele ako celku. Používa sa spoločne s modelom CD1, ako elektrický zdvihák modelu MD1 ako kompletná súprava, je ľahký žeriav s kapacitou od 1 do 10 ton. Rozpätie je 7,5 - 31,5 m. Pracovný stupeň je A3-A4. Pracovná teplota je -25 stupňov až 40 stupňov.

1. Diaľkové svetlo - hlavná pojazdová konštrukcia žeriavu, ktorá sa rozprestiera po šírke rampy a prechádza paralelným smerom k dráhe. Most pozostáva z dvoch koncových vozíkov a jedného alebo dvoch mostíkových nosníkov v závislosti od typu zariadenia. Most tiež podporuje vozík a zdvíhací mechanizmus pre zdvíhanie nákladu nahor a nadol.

2. Koncové nákladné vozidlá - umiestnené na každej strane mostu, koncové nákladné vozidlá umiestňujú kolesá, na ktorých prechádza celý žeriav. Jedná sa o zostavu pozostávajúcu z konštrukčných prvkov, kolies, ložísk, náprav atď., Ktoré nesú mostík alebo priečny nosník.

3. mostný nosník - hlavný vodorovný nosník mostu žeriava, ktorý podopiera vozík a je nesený koncovými vozíkmi.

4. Dráha - koľajnice, nosníky, konzoly a kostra, na ktorých žeriav funguje.

5. Dráhová dráha - koľajnica podporovaná dráhovými nosníkmi, na ktorých žeriav cestuje.

6. Zdvihák - Zdvíhací mechanizmus je jednotka pozostávajúca z pohonu motora, spojky, bŕzd, prevodovky, bubna, lán a bloku zaťaženia, ktoré slúžia na zdvihnutie, udržanie a zníženie maximálneho menovitého zaťaženia. Zdvíhací mechanizmus je namontovaný na vozíku.

7. Vozík - Jednotka nesúca zdvíhací mechanizmus, ktorý sa pohybuje na mostných koľajniciach v smere kolmom k žeriavovej dráhe. Rámček vozíka je základnou konštrukciou vozíka, na ktorom sú namontované zdvíhacie a posúvače.

8. Nárazník - zariadenie na absorbovanie energie na zníženie nárazu, keď pohyblivý žeriav alebo vozík dosiahne koniec povolenej jazdy alebo keď sa dostanú do kontaktu dva pohyblivé žeriavy alebo vozíky. Toto zariadenie sa môže pripojiť k zastaveniu mostíka, vozíka alebo dráhy.

výhody:

1. Štruktúra svetla, jednoduchá inštalácia.
   2. Bezpečné a spoľahlivé, ľahké ovládanie.
   3. Pohodlná údržba.
   4. Priaznivý výkon, plynulé zdvíhanie.
