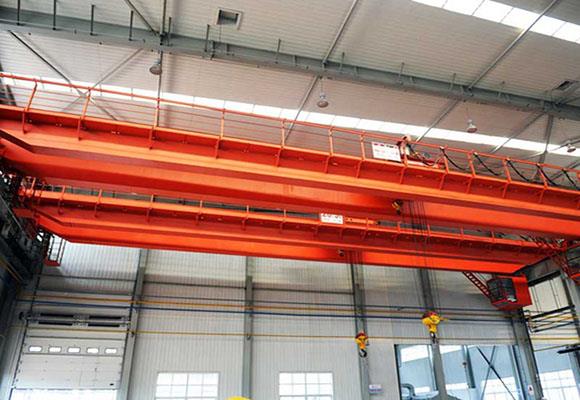

Mostový žeriav s ochranou proti explózii

popis

Dvojplášťový výbušnotesný trolejový žeriav vyhovuje normám stanoveným v GB3836.2-2000 Elektrické zariadenie odolné proti výbuchu, ktoré pracuje v prostredí s výbušným plynom Časť 2: Nehorľavý žeriav. Žeriav získal certifikát odolný voči výbuchu po absolvovaní skúšok od jednotiek určených vládou na testovanie výrobkov odolných voči výbuchu. Značky odolné voči výbuchu sú Exd-CT4.

Tento výrobok je vhodný pre miesta, kde výbuch, prenos nie je vyšší ako ⅡB alebo ⅡC a skupina vznietenia horľavého plynu alebo výbušnej zmesi pary a plynu nie je nižšia ako T4. Použiteľné nebezpečné zóny sú zóna 1 a zóna 2 (podrobnosti nájdete v časti GB3836.1-2000).

Tento výrobok je vo všeobecnosti kontrolovaný na zemi, ale je tiež povolené ovládanie kabíny vodiča. Pracovný stupeň je stredný.

technické údaje

kapacita	T	5
rozpätie	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m	16m
Rýchlosť zdvíhania	m / min	15.5
Rýchlosť jazdy na vozíku	m / min	19,6 (14,6)
Rýchlosť jazdenia žeriavom	m / min	22,3 (12)
Celková váha	kilogram	12700	14200	16100	18600	21000	25400	28500	31400
Max. Zaťaženie kolesa	KN	72	78	84	92	97	109	117	124
Železnica odporúčaná	Model	43 kg / m
Celkový výkon motora	kw	10
Hlavný rozmer (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železničná doska na žeriav	H	1763
Drážka smerom k stredu háku	H4	71
Základná vzdialenosť žeriava	W	3400			3550		5000
Šírka žeriava	B	5054			5204		5948
Vzdialenosť trolejbusovej dráhy	K	1400
Omezenie ľavého háku	S1	800
Obmedzenie pravého háku	S2	1250

kapacita	T	10
rozpätie	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m	16m
Rýchlosť zdvíhania	m / min	15.5
Rýchlosť jazdy na vozíku	m / min	20,5 (14,6)
Rýchlosť jazdenia žeriavom	m / min	22,3 (12)					19 (14,5)
Celková váha	kilogram	14300	16100	18900	20600	23200	27600	31000	34400
Max. Zaťaženie kolesa	KN	101	108	117	122	126	135	144	152
Železnica odporúčaná	Model	43 kg / m
Celkový výkon motora	kw	15.5
Hlavný rozmer (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železničná doska na žeriav	H	1800
Drážka smerom k stredu háku	H4	602/552
Základná vzdialenosť žeriava	W	4050					5000
Šírka žeriava	B	5704			5882		5948
Vzdialenosť trolejbusovej dráhy	K	2000
Omezenie ľavého háku	S1	1050
Obmedzenie pravého háku	S2	1300

kapacita	T	16 / 3,2
rozpätie	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	16 m / 18m
Rýchlosť zdvíhania	m / min	15.5
Rýchlosť jazdy na vozíku	m / min	20,5 (13)
Rýchlosť jazdenia žeriavom	m / min	19 (14,5)					17 (14,5)
Celková váha	kilogram	19100	20300	23400	26400	28800	33100	36300	39400
Max. Zaťaženie kolesa	KN	138	146	152	166	173	185	194	203
Železnica odporúčaná	Model	43 kg / m
Celkový výkon motora	kw	23,9 (23,2)
Hlavný rozmer (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železničná doska na žeriav	H	2043/2043
Drážka smerom k stredu háku	H4	860/780
Základná vzdialenosť žeriava	W	4000			4100		5000
Šírka žeriava	B	5864			5928		6438
Vzdialenosť trolejbusovej dráhy	K	2000
Omezenie ľavého háku	S1 / S2	1040/1850
Obmedzenie pravého háku	S3 / S4	1500/2310

kapacita	T	20/5
rozpätie	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	12 m / 14m
Rýchlosť zdvíhania	m / min	15.5
Rýchlosť jazdy na vozíku	m / min	20,5 (14,6)
Rýchlosť jazdenia žeriavom	m / min	19 (14,5)					17 (14,5)
Celková váha	kilogram	19900	21300	23500	27700	30300	34600	38300	41500
Max. Zaťaženie kolesa	KN	160	167	176	189	197	209	220	229
Železnica odporúčaná	Model	43 kg / m
Celkový výkon motora	kw	25,7 (25)
Hlavný rozmer (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železničná doska na žeriav	H	2045/2045
Drážka smerom k stredu háku	H4	858/858
Základná vzdialenosť žeriava	W	4000			4100		5000
Šírka žeriava	B	5864			5928		6438
Vzdialenosť trolejbusovej dráhy	K	2000
Omezenie ľavého háku	S1 / S2	1030/1930
Obmedzenie pravého háku	S3 / S4	1420/2320

kapacita	T	32/5
rozpätie	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	16 m / 18m
Rýchlosť zdvíhania	m / min	15.5
Rýchlosť jazdy na vozíku	m / min	20 (12,3)
Rýchlosť jazdenia žeriavom	m / min	17 (14,5)					19,4 (14,5)
Celková váha	kilogram	26900	28600	32100	35500	39800	44900	49200	52700
Max. Zaťaženie kolesa	KN	234	248	260	275	287	303	314	325
Železnica odporúčaná	Model	43 kg / m
Celkový výkon motora	kw	42,2 (40,7)			43,6 (40,7)
Hlavný rozmer (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železničná doska na žeriav	H	2230
Drážka smerom k stredu háku	H4	800
Základná vzdialenosť žeriava	W	4650			4700		5000
Šírka žeriava	B	6478			6628		6928
Vzdialenosť trolejbusovej dráhy	K	2500
Omezenie ľavého háku	S1 / S2	1070/2050
Obmedzenie pravého háku	S3 / S4	1700/2680

kapacita	T	50/10
rozpätie	m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	12 m / 16m
Rýchlosť zdvíhania	m / min	15.5
Rýchlosť jazdy na vozíku	m / min	19,1 (15,3)
Rýchlosť jazdenia žeriavom	m / min	19,4 (14,4)					19,3 (14,4)
Celková váha	kilogram	35300	37800	42000	46100	50100	55600	59600	64900
Max. Zaťaženie kolesa	KN	333	354	373	385	404	421	434	450
Železnica odporúčaná	Model	43 kg / m
Celkový výkon motora	kw	23,9 (23,2)
Hlavný rozmer (mm)	Span (m)	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železničná doska na žeriav	H	2744			2750
Drážka smerom k stredu háku	H4	1020			1014
Základná vzdialenosť žeriava	W	4800					5000
Šírka žeriava	B	6828			6858		7058
Vzdialenosť trolejbusovej dráhy	K	2500
Omezenie ľavého háku	S1 / S2	1005/2200
Obmedzenie pravého háku	S3 / S4	2000/3195

kapacita	T	75/20
rozpätie	m	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Výška zdvihu	m / a	20/22
Rýchlosť zdvíhania	m / min	1,86 / 4,2
Rýchlosť jazdy na vozíku	m / min	10
Rýchlosť jazdenia žeriavom	m / min	15,4 (9,88)				15,7 (9,9)
Celková váha	kilogram	26900	28600	32100	35500	39800	44900	49200
Max. Zaťaženie kolesa	KN	219	302	314	324	333	345	356
Železnica odporúčaná	Model	43 kg / m
Hlavný rozmer (mm)	Span (m)	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Železničná doska na žeriav	H	3422	3422	3426	3430	3428	3432	3434
Drážka smerom k stredu háku	H4	1588	1588	1584	1580	1582	1578	1576
