Kapacita až do 16 ton žeriavového žeriava s jednou nosnou tyčou

- May 03, 2018 -

Základné informácie

Meno: Kapacita až 16 ton žeriav s jednoduchým nosníkom

Model č .: LD

Výška zdvihu: do 20 metrov

Skupina povinností: A3-A5

Kontrolná metóda: Závislá / bezdrôtová

Aplikácia: Použitie v stavebníctve, využitie dielne, využitie nerastných oblastí

Typ popruhu: lanko

Zdroj energie: elektrický

Druh pohybu: Koleso

Inštalácia: Zmontované

Vežový žeriav Typ: Žeriav

Transportný balík: drevená krabica

Špecifikácia: Kapacita: 2-10T, rozpätie: 5-30M

Pôvod: Henan, Čína

Popis produktu

Časť 1: Opis

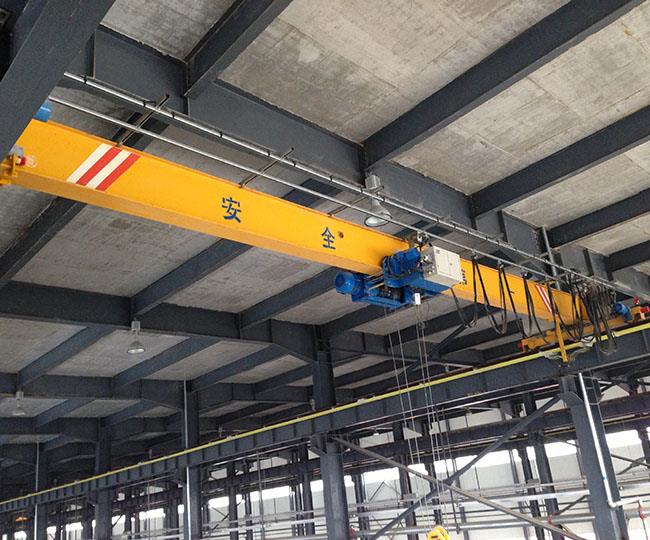

Jednoduché mostové žeriavy typového radu LD typicky pozostávajú z jednej nosnej konštrukcie. Môžu byť vyrobené s oceľovými nosníkmi alebo s pevnejšími nosníkmi na zváranie. Jednoduché žeriavy žeriavov sú typickejšie pri zdvíhaní menej ako 20T. LD Single Girder Mostové žeriavy sú široko používané v našej priemyselnej oblasti. Aplikuje sa na oceliarne, vodné elektrárne, skladoch, dielňach, výrobných linkách, údržbárskych predajniach, prepravách materiálu, montážnych zariadeniach atď. Máme komplexné štandardné vybavenie a širokú škálu doplnkov, ktoré vyhovujú individuálnym požiadavkám.

Časť 2: Podrobná konfigurácia:

1- Mechanizmus zdvíhania
- Jednokotúčové lanové kladkostroje alebo reťazové kladkostroje ako voliteľné príslušenstvo: - rýchlosť zdvíhania: jedna alebo dvojnásobná podľa požiadaviek
- Rýchlosť vozíka: Jeden alebo dvojnásobný alebo Krok menší ako požadované
- Vysoký výkon s najhospodárnejšou cenou

2-koncové vozne
- koncový vozík typu zváranej konštrukcie
- Návrh modulov
- motor s kĺbovými veveričkami alebo motor s mäkkým štartom
- Rýchlosť jazdy: Jeden alebo Dvojitý alebo Krok menší ako požadované

3-hlavný nosník
- Pevná zváraná truhla alebo robustná dutá oceľová časť
- Návrh modulov
- Vyrobené z ocele Q235 alebo Q345
- Navrhovaná deformácia ≤ 1/750 rozpätia

4-Control
-závislý závesný riadiaci chod pozdĺž C-stopy
- alebo ako bezdrôtové ovládanie
- alebo ako ovládanie kabíny

5-elektrická časť
-Podpora napájania (ako voliteľná výbava)
- Ovládacie panely sú IP54 alebo IP44 závislé od pracovného prostredia.
- Komponenty sú umiestnené udržateľným spôsobom a celé rozloženie poskytuje dobrú ochranu
- káblové káble sú zavesené na káblových sedlách, upevnené na káblových vozíkoch, vedené pozinkovanou C-dráhou.
- Hlavná elektrická časť značky Schneider alebo Siemens

6-Maliarske
- ochrana proti korózii pomocou odstraňovania hrdze pomocou mechanického tryskania SA 2.5
- prvá vrstva epoxidového povlaku 30 mikrónov
- Druhá vrstva epoxidového povlaku 30 mikrónov
Tretia vrstva je z polyuretánu 40 mikrónov
Priemerná hrúbka: asi 100 mikrónov
-Color: žltá alebo oranžová podľa požiadaviek

7-bezpečná ochrana
- Núdzový vypínač
- chrániť pred preťažením
- ochrana proti hmyzu
- ochrana proti prechodu a dlhej jazde
- bezpečná jazda
- Ochrana motora proti prehriatiu

Časť 3: Skica a technické údaje

Kapacita (t)	rozpätie (m)	celková hmotnosť (G)	maximálne zaťaženie kolies (kN)	min kolesové zaťaženie (kN)	H1	H2	H3	W	B	C1	C2
1	7.5	1.67	8.9	3.9	490	910	550	2000	2500	796	1274
	8	1,72	9.1	4.0
	8.5	1,77	9.2	4.1
	9	1.81	9.4	4.3
	9.5	1,86	9.5	4.4
	10	1.91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10.0	4.7
	12	2.05	10.1	4.8
	12.5	2,09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2,43	11.1	5.8		955	595	2500	3000
	15	2,48	11.3	5.9
	15.5	2,53	11.4	6.0
	16	2,58	11.5	6.1
	16.5	2.63	11.7	6.3
	17	2,66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6.9
	18.5	2.96	12.5	7.1
	19	3.01	12.7	7.2
	19.5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3,43	13.7	8.2
	22.5	3,49	13.9	8.4
	23	4,07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10.0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25	4.32	16.0	10.5
	25.5	4,39	16.2	10.6
	26	5,35	18.6	13.0	745	1010	900	4000	4500
	26.5	5,43	18.8	13.2
	27	5,52	19.0	13.5
	27.5	5.60	19.2	13.7
	28	5,68	19.4	13.9
	28.5	5,76	19.6	14.1
Kapacita (t)	rozpätie (m)	celková hmotnosť (G)	maximálne zaťaženie kolies (kN)	min kolesové zaťaženie (kN)	H1	H2	H3	W	B	C1	C2
2	7.5	1.79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1,84	14.0	4.2
	8.5	1,88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1,98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2,07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2,35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2,45	16.0	5.6
	14	2.50	16.1	5.8
	14.5	2,62	16.5	6.1	580	1140	700	2500	3000
	15	2,68	16.6	6.2
	15.5	2,74	16.8	6.3
	16	2,79	17.0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18.3	7.7
	18.5	3,36	18.5	7.9
	19	3,42	18.6	8.0
	19.5	3,49	18.8	8.2
	20	4,09	20.3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4,40	21.1	10.5
	22.5	4,47	21.3	10.7
	23	5,31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13.0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25	5,66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26.5	6.50	26.5	15.7
	27	6,60	26.7	16.0
	27.5	6,69	27.0	16.2
	28	6.79	27.2	16.4
	28.5	6,89	27.5	16.7
Kapacita (t)	rozpätie (m)	celková hmotnosť (G)	maximálne zaťaženie kolies (kN)	min kolesové zaťaženie (kN)	H1	H2	H3	W	B	C1	C2
3	7.5	1.93	18.9	4.2	530	1255	650	2000	2500	818,5	1291
	8	1,98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2,09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20.0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20.9	5.4
	12.5	2,53	21.1	5.6
	13	2,59	21.3	5.7
	13.5	2,64	21.5	5.9
	14	2,70	21.7	6.0
	14.5	3.02	22.5	6.8	660	1275	800	2500	3000
	15	3.08	22.7	6.9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16.5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3,84	24.7	8.8	745	1290	900
	18	3,91	24.9	9.0
	18.5	3,99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25.5	9.6
	20	4,92	27.5	11.5	820	1315	1100	3000	3500
	20.5	5.01	27.7	11.7
	21	5,09	28.0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5,36	28.7	12.6
	23	5.71	29.6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5,89	30.0	13.9
	24.5	5,99	30.3	14.2
	25	6,08	30.5	14.4
	25.5	6.17	30.8	14.6
	26	7,97	35.3	19.1	925	1660	1200	4000	4500
	26.5	8,09	35.6	19.4
	27	8.22	35.9	19.7
	27.5	8,34	36.2	20.0
	28	8,46	36.6	20.3
	28.5	8,59	36.9	20.7
Kapacita (t)	rozpätie (m)	celková hmotnosť (G)	maximálne zaťaženie kolies (kN)	min kolesové zaťaženie (kN)	H1	H2	H3	W	B	C1	C2
5	7.5	2.20	28.7	4.6	580	1460	720	2000	2500	841,5	1310
	8	2.27	29.0	4.7
	8.5	2.33	29.3	4.9
	9	2.40	29.7	5.0
	9.5	2,46	30.0	5.2
	10	2,53	30.2	5.3
	10.5	2,59	30.5	5.5
	11	2,66	30.8	5.6
	11.5	2.91	31.5	6.3	660		800
	12	2.98	31.8	6.4
	12.5	3.05	32.0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32.5	6.9
	14	3.27	32.8	7.1
	14.5	3,52	33.5	7.7	745	1540	900	2500	3000
	15	3,60	33.7	7.9
	15.5	3,68	33.9	8.1
	16	3.75	34.2	8.3
	16.5	3,83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4,41	35.9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4,59	36.5	10.4
	19	4,68	36.7	10.6
	19.5	4,76	37.0	10.8
	20	5.23	38.2	12.0	875	1545	1100	3000	3500
	20.5	5.33	38.4	12.2
	21	5.42	38.7	12.4
	21.5	5,51	38.9	12.7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7,08	42.9	16.6	925	1595	1200	3500	4000
	23.5	7,20	43.2	16.9
	24	7,32	43.6	17.2
	24.5	7,43	43.9	17.4
	25	7,55	44.2	17.7
	25.5	7,67	44.5	18.0
	26	9,01	47.9	21.4	1015	1670	1300	4000	4500
	26.5	9.16	48.3	21.7
	27	9.30	48.6	22.1
	27.5	9.44	49.0	22.5
	28	9.58	49.4	22.8
	28.5	9,72	49.7	23.2
Kapacita (t)	rozpätie (m)	celková hmotnosť (G)	maximálne zaťaženie kolies (kN)	min kolesové zaťaženie (kN)	H1	H2	H3	W	B	C1	C2
10	7.5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3.34	52.1	6.3
	8.5	3,43	52.9	6.5
	9	3,51	53.5	6.6
	9.5	3,59	54.2	6.8
	10	3.67	54.8	7.0
	10.5	3,76	55.3	7.2
	11	3,84	55.8	7.3
	11.5	4.05	56.6	7.9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58.0	8.5
	13.5	4,40	58.4	8.7
	14	4,49	58.8	8.9
	14.5	4.80	59.8	9.6	875	1900	1100	2500	3000
	15	4,89	60.2	9.8
	15.5	4,98	60.6	10.1
	16	5.07	60.9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61.7	10.7
	17.5	5,53	62.5	11.4		1940	1140
	18	5,63	62.8	11.6
	18.5	5,73	63.2	11.9
	19	5,83	63.5	12.1
	19.5	5,92	63.9	12.3
	20	6,89	66.4	14.8	925	2000	1250	3000	3500
	20.5	7,01	66.8	15.0
	21	7.12	67.1	15.3
	21.5	7,24	67.5	15.6
	22	7,36	67.9	15.9
	22.5	7,48	68.2	16.2
	23	8,96	72	19.9	1100	1920	1350	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72.9	20.6
	24.5	9.41	73.3	21.0
	25	9,56	73,8	21.4
	25.5	9,71	74.2	21.7
	26	13.09	82.7	30.2	1200		1450	4000	4700
	26.5	13,29	83.3	30.7
	27	13.48	83.8	31.2
	27.5	13,67	84.3	31.6
	28	13.86	84.8	32.1
	28.5	14.05	85.4	32.6
Kapacita (t)	rozpätie (m)	celková hmotnosť (G)	maximálne zaťaženie kolies (kN)	min kolesové zaťaženie (kN)	H1	H2	H3	W	B	C1	C2
16	7.5	3,64	77.2	7.0	820	2480	1000	2000	2500	1293	1893
	8	3,74	78.3	7.2
	8.5	3,84	79.4	7.4
	9	3.94	80.4	7.6
	9.5	4,04	81.3	7.9
	10	4.14	82.1	8.1
	10.5	4.24	82.9	8.3
	11	4.34	83,6	8.5
	11.5	4,55	84.6	9.0	875	2525	1100
	12	4,66	85.2	9.3
	12.5	4,76	85.9	9.5
	13	4,87	86,5	9.8
	13.5	4,97	87.1	10.0
	14	5.08	87.6	10.3
	14.5	5,93	90.0	12.4	975		1200	2500	3000
	15	6,06	90.6	12.7
	15.5	6.18	91.1	13.0
	16	6,31	91.7	13.3
	16.5	6,43	92.2	13.6
	17	6,56	92.7	13.9
	17.5	7,19	94.5	15.5	1075		1300
	18	7,33	95.0	15.8
	18.5	7,47	95.5	16.1
	19	7,61	96,0	16.5
	19.5	7,75	96.5	16.8
	20	8,56	98.7	18.9	1130	2570	1400	3000	3500
	20.5	8,72	99.2	19.2
	21	8,87	99.7	19.6
	21.5	9,03	100.2	20.0
	22	9.18	100,8	20.4
	22.5	9,34	101.3	20.8
	23	12,41	109,0	28.4	1280		1550	3500	4000
	23.5	12,61	109,6	28.9
	24	12,81	110.2	29.4
	24.5	13.02	110,9	30.0
	25	13.22	111,5	30.5
	25.5	13.43	112,0	31.0
	26	14.34	114.4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115,0	33.8
	27	14.77	115,6	34.3
	27.5	14.98	116,3	34.8
	28	15.20	116,9	35.4
	28.5	15.42	117,5	35.9
Kapacita (t)	rozpätie (m)	celková hmotnosť (G)	maximálne zaťaženie kolies (kN)	min kolesové zaťaženie (kN)	H1	H2	H3	W	B	C1	C2
20	7.5	5,45	97.9	10.2	900	2450	1050	2000	2700	1394	1933
	8	5.58	99.5	10.5
	8.5	5.70	101.0	10.7
	9	5,83	102.3	11.0
	9.5	5,96	103.5	11.3
	10	6.09	104,6	11.6
	10.5	6.22	105,7	11.8
	11	6.35	106.6	12.1
	11.5	6,99	108,8	13.7	970	2480	1150
	12	7.15	109,8	14.0
	12.5	7.30	110,7	14.4
	13	7,45	111,5	14.7
	13.5	7,60	112,3	15.1
	14	7,76	113,1	15.5
	14.5	8,67	115,8	17.7	1050	2530	1280	2500	3200
	15	8,85	116,6	18.1
	15.5	9.02	117,3	18.6
	16	9.20	118,1	19.0
	16.5	9.37	118,8	19.4
	17	9,55	119,5	19.8
	17.5	10.50	122,2	22.2	1130	2560	1390
	18	10.70	122,9	22.7
	18.5	10,89	123,6	23.1
	19	11.09	124,3	23.6
	19.5	11.28	125,0	24.1
	20	12.02	127,0	25.9	1200	2600	1500	3000	3700
	20.5	12.23	127,7	26.4
	21	12.44	128.4	26.9
	21.5	12,64	129,1	27.4
	22	12.85	129,8	27.9
	22.5	12.96	130,5	28.5
	23	13,88	132,7	30.5	1300		1600	3500	4200
	23.5	14.10	133.4	31.0
	24	14.31	134,0	31.6
	24.5	14.52	134,78	32.1
	25	14.74	135,4	32.6
	25.5	14.96	135.6	33.1
