Základné informácie

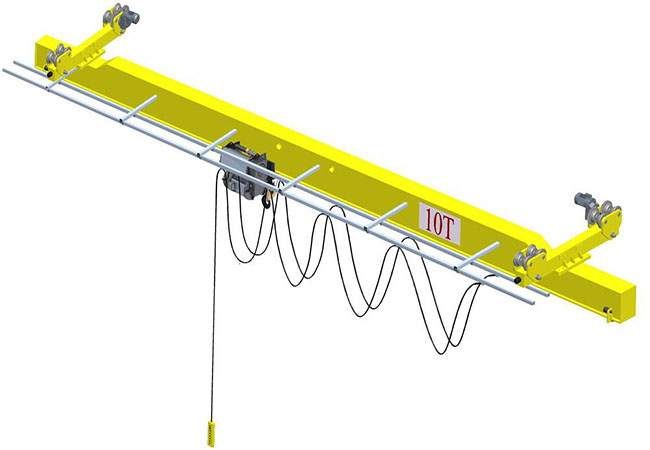

Názov: 5t 10t jednopriestorový nosník závesný mostový žeriav

Model č .: žeriav s jednoduchým nosníkom

Typ: obyčajný

Kapacita: 1-20t

Výška zdvihu: 1-30m

Mechanizmus zdvíhania: elektrický zdvihák

Zdroj napájania: 3 fázy 380 V 50 Hz

Bezpečnostné zariadenia: Vybavené

Pracovné clo: A3-A5

Farba: prispôsobená

Metóda kontroly: prispôsobená

Rýchlosť zdvihu: variabilná rýchlosť

Dopravný balík: preglejka / plastová tkanina

Špecifikácia: 10 ton mostový žeriav

Pôvod: Henan, Čína

Popis produktu

Stručný popis:

Zdvíhacia hmotnosť: 5-10 ton

Maximálna výška zdvíhania 30m

Rozpätie 7,5 - 31,5 m

aplikácia:

záves žeriavového nosníka s jednou nosníkom   je   široko používané v strojárstve, hutníctve, prístavoch, železničných staniciach, skladoch, dielňach, hutníctve, skladoch a montážnych predajniach atď.

Vlastnosti:

1.5t 10t Mostový žeriav je určený na zdvíhanie 5t ~ 10t materiálu;
2. Má krásne zvarované hlavné nosníky. Optimalizovaný návrh počítača pre hlavné nosníky s dobrým výkonom a nízkou hmotnosťou;
3. Kompaktná konštrukcia, nízka hmotnosť a vysoká výška zdvíhania s malým tlakom kolies, ktoré efektívne využíva obmedzený priestor v dielňach na zníženie investícií do konštrukcie.
4. Max. rozpätie dosahuje 40 metrov;
5.Tento druh výroby môže špeciálne navrhnúť pre rôzne dielne s vysokou obežnou dráhou.

Mechanizmus :
1. jednotlivé hlavné nosníky, tvarované v tvare skrinky ovládaním;
2. vysoko kvalitná uhlíková oceľ Q235B a Q345B;
3. Dvojitý nosník spojený vysoko pevnými skrutkami;
4. Zváracie švy sa testujú röntgenovým a ultrazvukom;
5. kované kolesá;
6. Kompaktná konštrukcia, malý objem a ľahký vozík;
7. Zdvíhací mechanizmus je zdvihák navijaka typu otvoreného typu;
8. Kompaktný redukčný pohon motora, zníženie ovládacieho stupňa, tvrdené prevodovky a bezpečnostná kotúčová brzda;
9. dobrý výkon, nižšia regulácia rýchlosti a plynulý chod;
10. Hlavné nosníky Odstreľovanie sa2,5 po zváraní na uvoľnenie vnútorného napätia;
11. Maľovanie vysoko kvalitného epoxidového náteru bohatého na zinok a hrúbka olejového filmu je 140 μm;

Elektrický systém:
1. Napájanie pomocou skrutiek menej línií posuvu;
2. Zdvíhacie mechanizmy a pojazdové mechanizmy sú vzájomne nezávislé a môžu jazdiť súčasne;
3. stupeň ochrany ovládacieho panelu je IP54;
4. Primeraná inštalácia komponentov, vhodná pre kontrolu a údržbu;
5. Elektrický kábel je zavesený v káblovom sedle, stacionárnom káblovom vozíku, ktorý kĺže na pozinkovanú oceľ typu C;

Bezpečnostné ochranné zariadenia:
Obmedzovač preťaženia, koncový spínač (zdvíhací a pojazdový), zabezpečovacie zariadenia, vyrovnávacia pamäť, ochranná doska, štít, ochranná doska zbernice, zariadenie proti kolízii, hlavný odpojovač, systém núdzového zastavenia a ochrana proti preťaženiu motora.

Technické údaje:
